KM06-02
Misuratore di acqua orizzontale WPH Orizzontale, struttura della trasmissione magnetica a secco, display chiassoso, perdita di pressione ridotta, misura larga, copertura di protezione anti-prua.
Descrizione
1. Funzione
● grande capacità di flusso e piccola pressione perdita.

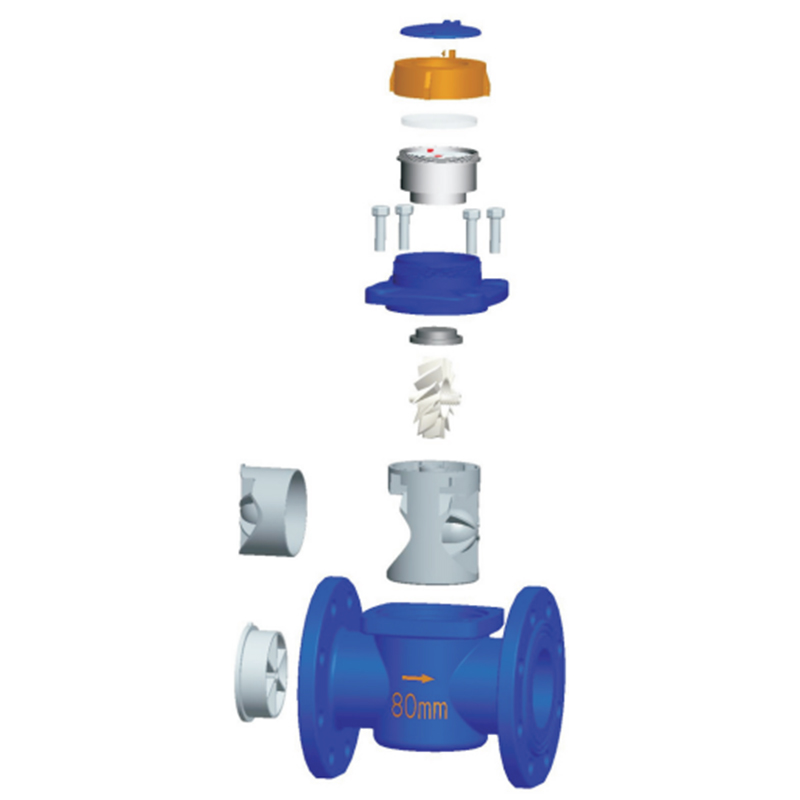

● Il filtro anti-iMpollution, in acciaio inossidabile integrato può risparmiare il costo di installazione. Il meccanismo di misurazione può essere rimovibile dal corpo per verificare la manutenzione e la sostituzione.
● Materiali di alta qualità selezionati per caratteristiche costanti e affidabili.
● Registro a vuoto sigillato garantisce il quadrante tenuto dalla nebbia e continua a leggere chiaramente nel servizio a lungo termine.
2. Dati tecnici principali
Contatore dell'acqua Grado di temperatura: T30, T50, T70, T90
Grado di pressione: MAP10
Grado di perdita di pressione: △ P63
Grado di disturbo a monte: U10
Grado di disturbo a valle: D5
3. Curva perdita della testa
4. Dimensione di installazione
| Diametro mm | L | D | D1 | H | Flangia di connessione |
| mm | DXN | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4/8xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8/12xφ23 |
5. Condizione di flusso
| DN (mm) | Intervallo di flusso | Flusso massimo Q4 | Flusso comune Q3 | Flusso di confine Q2 | Flusso minimo Q1 | Lettura minima | Lettura massima |
| Q3/Q1 | m²/h | m 3 | |||||
| 40 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999.999 |
| 50 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999.999 |
| 65 | 80 | 78.75 | 63 | 1.4 | 0.79 | 0.001 | 999.999 |
| 80 | 80 | 125 | 100 | 2.0 | 1.25 | 0.001 | 999.999 |
| 100 | 80 | 200 | 160 | 3.2 | 2.0 | 0.001 | 999.999 |
| 150 | 80 | 500 | 400 | 8.0 | 5.0 | 0.001 | 9.999.999 |
| 200 | 80 | 800 | 630 | 12.6 | 7.88 | 0.001 | 9.999.999 |
| 250 | 80 | 1260 | 1008 | 20.16 | 12.6 | 0.02 | 9.999.999 |
| 300 | 80 | 2000 | 1600 | 32 | 20 | 0.02 | 9.999.999 |
| 350 | 80 | 2800 | 2240 | 44.18 | 28 | 0.2 | 999.999.999 |
| 400 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999.999.999 |
| 450 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999.999.999 |
| 500 | 80 | 5000 | 4000 | 80 | 50 | 0.2 | 999.999.999 |
| 600 | 80 | 8000 | 6400 | 128 | 80 | 0.2 | 999.999.999 |
