KM 06-05
La struttura di trasmissione magnetica secca garantisce una visualizzazione pulita e chiara del contatore.
Descrizione
1. Applicazione
Misurare, memorizzare e visualizzare il volume di acqua fredda (calda) che passa attraverso la conduttura.
2. Funzione
● Leggere direttamente i dati della ruota delle parole, fondamentalmente raggiungendo una copia di errore "zero".
● basso consumo energetico, alimentazione solo durante la lettura.
● Unità elettronica completamente sigillata nel bancone, nessuna erosione dall'acqua esterna.
● codifica e verifica dei dati avanzati, elevata affidabilità della comunicazione.
● Utilizzo della modalità bus, facile installazione, meno manutenzione, risparmio sui costi.
● Incontra i requisiti di progettazione EMC EMC, ESD, EMI e altri prodotti elettronici.
● Utilizzare la diagnosi dei guasti e la tecnologia di spegnimento per garantire la sicurezza dell'intera rete.
● Networking con il sistema informatico superiore, la lettura automatica del contatore remoto e la lettura manuale del misuratore centralizzato.
3. Dati tecnici principali
Contatore dell'acqua Grado di temperatura: T30, T50, T70, T90
Grado di pressione: MAP10/MAP16
Grado di perdita di pressione: △ P63
Grado di disturbo a monte: U10
Grado di disturbo a valle: D5
• Installa ambiente: b
• Ambiente elettromagnetico: E1
• Tolleranza massima consentita
UN. Q1≤ Q ≤ Q3: ± 5%
B. Q2≤ Q ≤ Q4: ± 2% (contatore dell'acqua calda ± 3%)

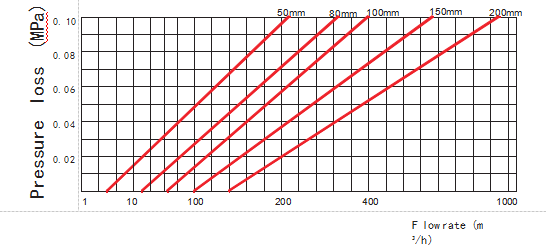

4. Curva perdita della testa
5. Dimensione di installazione
| Diametro mm | L | D | D1 | H | Flangia di connessione | Peso |
| mm | DXN | kg | ||||
| 40 | 245 |
|
| 220 |
| 7 |
| 50 | 280 | 165 | 125 | 228 | 4xφ19 | 15 |
| 65 | 300 | 185 | 145 | 238 | 4xφ19 | 16.8 |
| 80 | 370 | 200 | 160 | 290 | 4xφ19 | 29 |
| 100 | 370 | 220 | 180 | 306 | 8xφ19 | 31 |
| 150 | 500 | 285 | 240 | 445 | 8xφ23 | 78 |
| 200 | 500 | 340 | 295 | 564 | 8xφ23 | 120 |
| Datacomms | Corrente statica | Rapporto | Frequenza operativa | Potenza trasmessa | Ricevere sensibilità |
| Lora | 20μA | Hall, interruttore Reed | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-LOT | 10μA | Hall, interruttore Reed | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1DBM |
