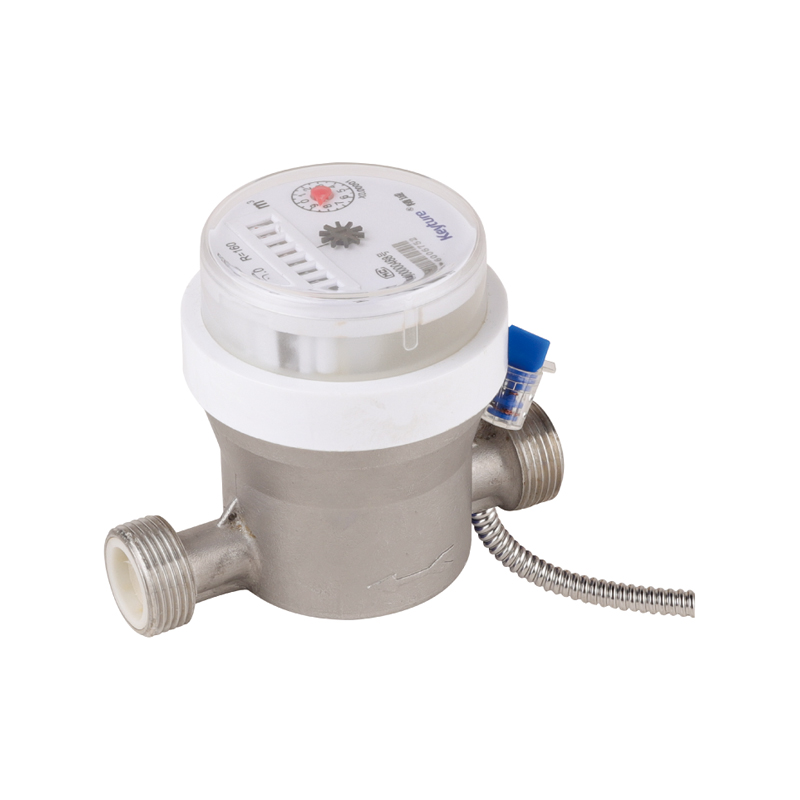

KM04-04
Utilizzato per le unità domestiche o residenziali per misurare, memorizzare e mostrare il consumo di bere acqua fredda che scorre attraverso il gasdotto. Utilizzando il modulo di lettura diretta fotoelettrica per realizzare il campionamento elettronico e caricare i dati sul dispositivo di conteggio del misuratore di base, i dati di misurazione del contatore dell'acqua possono essere letti accuratamente in tempo reale e i dati di misurazione possono essere inviati a vari sistemi di lettura del contatore intelligente attraverso la trasmissione cablata.
Descrizione
1. Caratteristiche
● Adozione del principio volumetrico del pistone rotante di misurazione, alta precisione.
● Registro a secco, interferenza anti-magnetica, lettura chiara a lungo termine.
● 304 corpo in acciaio inossidabile
● Climate ed EMC Classe B, E1
2. Tecnica elettronica
| Tensione di lavoro | Temperatura di lavoro | Corrente di lavoro | Produzione |
| DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9ma | RS-485, M-Bus |
3. Curva perdita della testa
4. Curva di errore di precisione
5. Dimensione di installazione
| Articolo n | LXHS-8 | |
| L1 | mm | 205 |
| L | mm | 110 |
| H | mm | 92 |
| W | mm | 75 |
| Discussione di connessione | D (mm) | G3/4 " |
| d (mm) | R1/2 | |
| Peso | con sindacati (kg) | 0,8 kg |
| senza sindacati (kg) | ||
6. Parametro tecnico principale
| Numero modello | LXHS-8 | |
| Diametro nominale (DN) [mm] | 8 | |
| Rapporto Q3/Q1 | R160 | R200 |
| Portata di sovraccarico (Q4) [m³/h] | 1.25 | 1.25 |
| Portata permanente (Q3) [m³/h] | 1 | 1 |
| Portata di transizione (Q2) [m³/h] | 0.01 | 0.008 |
| Portata minima (Q1) [m³/h] | 0.00625 | 0.005 |
| Classe di precisione | 2 | |
| Errore massimo consentito per la zona di portata inferiore (MPEι) | ± 5% | |
| Errore massimo consentito per la zona di portata superiore (MPEμ) | ± 2% per l'acqua con una temperatura ≤30 ℃ ± 3% per l'acqua con una temperatura > 30 ℃ | |
| Classe di temperatura | T30, T50 | |
| Classi di pressione dell'acqua | Mappa 16 | |
| Classi di perdita di pressione | △ P63 | |
| Indicando l'intervallo [m³] | 99 999 | |
| Risoluzione del dispositivo che indica [m³] | 0.00005 | |
| Classi di sensibilità del profilo di flusso | U10, D5 | |
| Limitazione dell'orientamento | Orizzontale | |
