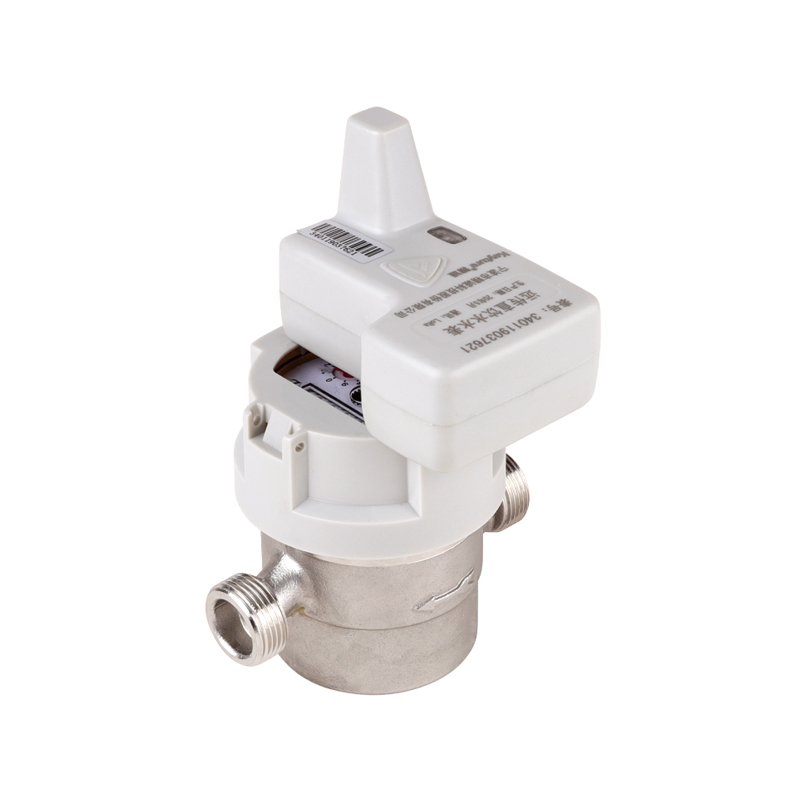

KM04-05
Utilizzato per le unità domestiche o residenziali per misurare, memorizzare e mostrare il consumo di bere acqua fredda che scorre attraverso il gasdotto. Il più grande punto culminante del contatore dell'acqua è la funzione di segnalazione periodica, che viene eseguita ogni mezz'ora per verificare il consumo di acqua dell'utente. I dati vengono archiviati e segnalati una volta al giorno. I dati riportati sono un insieme di dati sul consumo di acqua entro 24 ore. Inoltre, è possibile impostare il periodo di segnalazione come richiesto.
Descrizione
1. Caratteristiche
● Adozione del principio volumetrico del pistone rotante di misurazione, alta precisione.
● Registro a secco, interferenza anti-magnetica, lettura chiara a lungo termine.
● 304 corpo in acciaio inossidabile.
● Climate ed EMC Classe B, E1.
2. Tecnica elettronica
| Datacomms | Corrente statica | Rapporto | Frequenza operativa | Potenza trasmessa | Ricevere sensibilità |
| Lora | 20μA | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-LOT | 10μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1dbm |
3. Curva perdita della testa
4. Curva di errore di precisione
5. Dimensione di installazione
| Articolo n | LXHS-8 | |
| L1 | mm | 205 |
| L | mm | 110 |
| H | mm | 92 |
| W | mm | 75 |
| Discussione di connessione | D (mm) | G3/4 " |
| d (mm) | R1/2 | |
| Peso | con sindacati (kg) | 0,6 kg |
| senza sindacati (kg) | ||
6. Parametro tecnico principale
| Numero modello | LXHS-8 | |
| Diametro nominale (DN) [mm] | 8 | |
| Rapporto Q3/Q1 | R160 | R200 |
| Portata di sovraccarico (Q4) [m³/h] | 1.25 | 1.25 |
| Portata permanente (Q3) [m³/h] | 1 | 1 |
| Portata di transizione (Q2) [m³/h] | 0.01 | 0.008 |
| Portata minima (Q1) [m³/h] | 0.00625 | 0.005 |
| Classe di precisione | 2 | |
| Errore massimo consentito per la zona di portata inferiore (MPEι) | ± 5% | |
| Errore massimo consentito per la zona di portata superiore (MPEμ) | ± 2% per l'acqua con una temperatura ≤30 ℃ ± 3% per l'acqua con una temperatura > 30 ℃ | |
| Classe di temperatura | T30, T50 | |
| Classi di pressione dell'acqua | Mappa 16 | |
| Classi di perdita di pressione | △ P63 | |
| Indicando l'intervallo [m³] | 99 999 | |
| Risoluzione del dispositivo che indica [m³] | 0.00005 | |
| Classi di sensibilità del profilo di flusso | U10, D5 | |
| Limitazione dell'orientamento | Orizzontale | |
